一般信息 | |

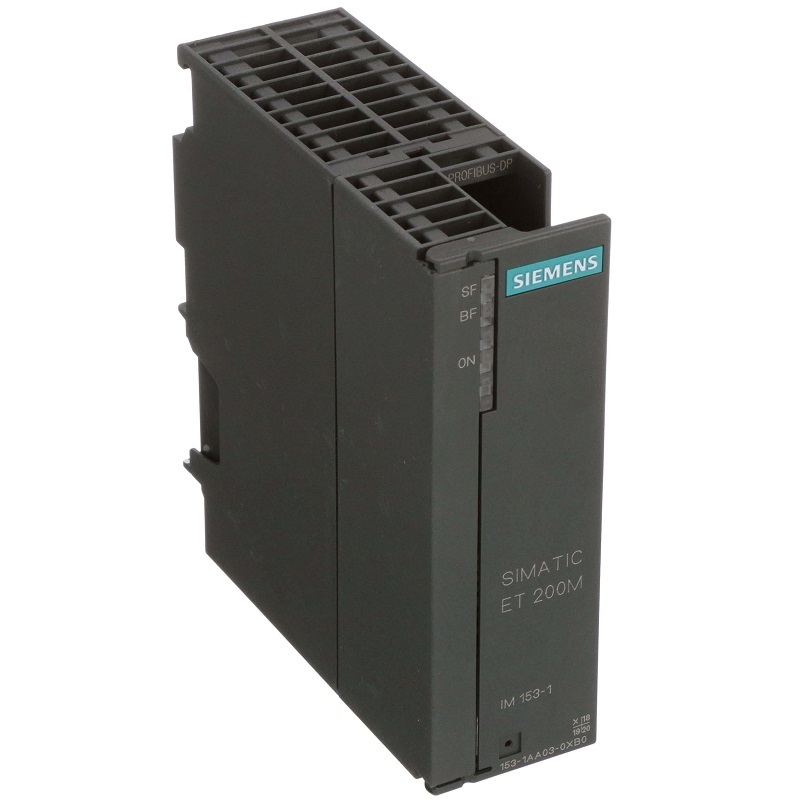

产品类型标志 | IM 153-1 DP ST |
制造商标记 (VendorID) | 801Dh |
电源电压 | |
额定值 (DC) | 24 V |
允许范围，下限 (DC) | 20.4 V |
允许范围，上限 (DC) | 28.8 V |
电源导线的外部保险装置（推荐） | 不需要 |
电源和电压断路跨接 | |
● 停电/断电跨接时间 | 5 ms |
输入电流 | |
耗用电流，最大值 | 350 mA; 24 V DC 时 |
接通电流，典型值 | 2.5 A |
I²t | 0.1 A²·s |
输出电压 / 标题 | |
额定值 (DC) | 5 V |
输出电流 | |
用于背板总线 (DC 5 V)，最大值 | 1 A |
功率损失 | |
功率损失，典型值 | 3 W |
地址范围 | |
地址容量 | |
● 输入端 | 128 byte |
● 输出端 | 128 byte |
硬件扩展 | |
每个 DP 设备接口模块的组件数量，最大值 | 8 |
接口 | |
传输模式 | RS 485 |
传输速率，最大值 | 12 Mbit/s |
1. 接口 | |
传输速率的自动计算 | 是 |
物理接口 | |
● 接口的输出电流，最大值 | 90 mA |
● 接口规格 | 9 针 Sub-D 接口 |
第 1 个接口 / PROFIBUS DP 从站 / 标题 | |
● GSD 文件 | （对于 DPV1）SIEM801D、GSD；SI01801D、GSG |
● 自动波特率搜索 | 是 |
协议 | |
总线协议/传输协议 | PROFIBUS DP 符合 EN 50170 |
协议（以太网） | |
● TCP/IP | 否 |
PROFIBUS DP | |
● 节点地址的最大数目 | 允许 1 至 125 |
服务 | |
— SYNC 能力 | 是 |
— FREEZE 功能 | 是 |
— 直接数据交换（横向连接） | 是; 发送器 |
电位隔离 | |
存在电位隔离 | 是 |
绝缘 | |
绝缘测试，使用 | 绝缘电压 500 V |
防护等级和防护类别 | |
防护等级 IP | IP20 |
环境要求 | |
运行中的环境温度 | |
● 最小值 | 0 °C |
● 最大值 | 60 °C |
● 水平安装，最小值 | 0 °C |
● 水平安装，最大值 | 60 °C |
● 垂直安装，最小值 | 0 °C |
● 垂直安装，最大值 | 40 °C |
参考海平面的运行高度 | |
● 最大海拔安装高度 | 3 000 m |
项目组态 / 标题 | |
组态软件 | |
● STEP 7 | STEP 7 / COM PROFIBUS / 新工具关于 GSD 文件 |
尺寸 | |
宽度 | 40 mm |
高度 | 125 mm |
深度 | 117 mm |
重量 | |
重量，约 | 360 g |
上一次修改： | 2024/12/8 |
